配電房低壓柜的連接

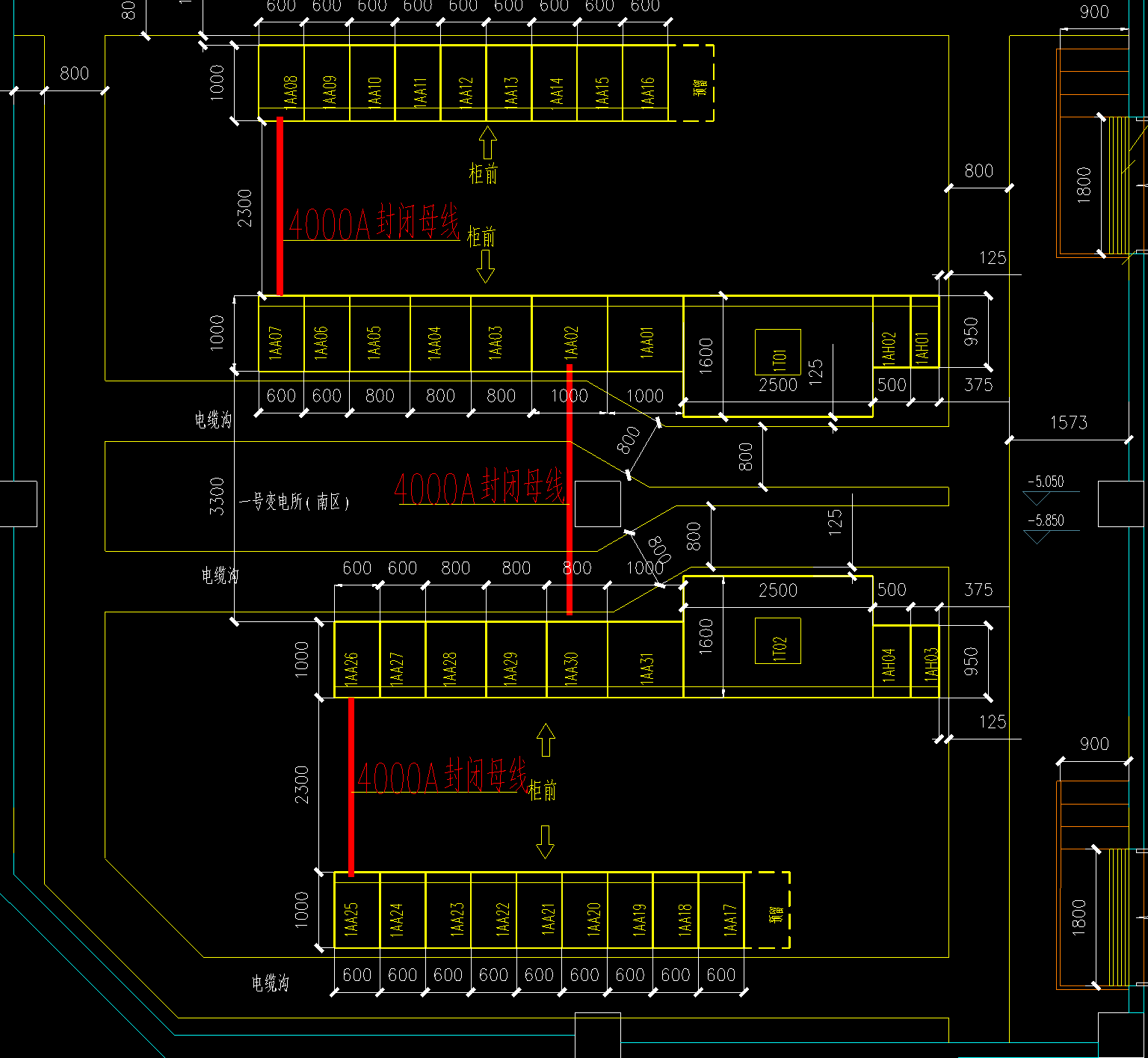

在設計院的電氣設計圖中,經常能見到低壓柜與低壓柜之間采用母線槽作為聯絡母線(過橋母線)的設計。
這是因?yàn)樵诘蛪号潆姺恐校捎诳臻g限制,低壓柜不得不采用雙排擺放,甚至三排擺放的布局。這時候?yàn)榱?/span>“溝通”排柜與排柜之間的電流,必須采用一種大電流,高防護,美觀緊湊的“聯絡”設備,而母線槽的特點正好能符合這些要求。
這些母線槽被形象的成為“聯絡母線”或“過橋母線”,這樣的母線槽系統通常由以下幾個部分組成:①母線槽 ②連接器 ③安裝支架 ④始端箱 ⑤過渡銅排。
配電房的母線槽測量與施工有其特殊的特點。
1. 需要配電房變壓器和低壓柜位置提前就位:因?yàn)槟妇€(xiàn)槽的設計、制造和安裝尺寸要求非常準確,所以需要配電房的變壓器及低壓柜提前安裝完畢方可測量。
2. 配電房施工周期要求高:在配電房變壓器、低壓柜施工完畢后,母線槽的就位時間直接決定了整體工程完工的時間,這時候需要以較短的時間將母線槽就位。
陽光電氣作為專業的母線槽制造廠家,具有豐富的項目設計、制造、安裝經驗,我們將對您的項目深入分析,提前做好規劃,以最短的時間為您的項目完工保駕護航。
