產品簡介
陽光電氣生產的澆注樹脂型低壓母線槽是一種高性能的低壓母線系統,澆注樹脂形成的外表面在載流導體周圍提供了一個水密屏障,它的額定電流高達5000A。絕緣材料不含鹵素,無毒,不易燃。相位和接地安排,L1、L2、L3,有N、PE和N以及PEN。中性線是100%,PE是可用的是50%。PEN的額定值為100%。PE/PEN線的材料與相線相同。它具有優良的性能,特別適用于地鐵、造船廠、化學工業以及其他對防水和抗腐蝕有高要求的應用。安全性、可靠性高。母線槽的保護等級高達IP68,符合IEC 60529外殼提供的保護等級的要求。IP68設計的產品可以在水中工作一段時間,或鋪設在電纜管道中。

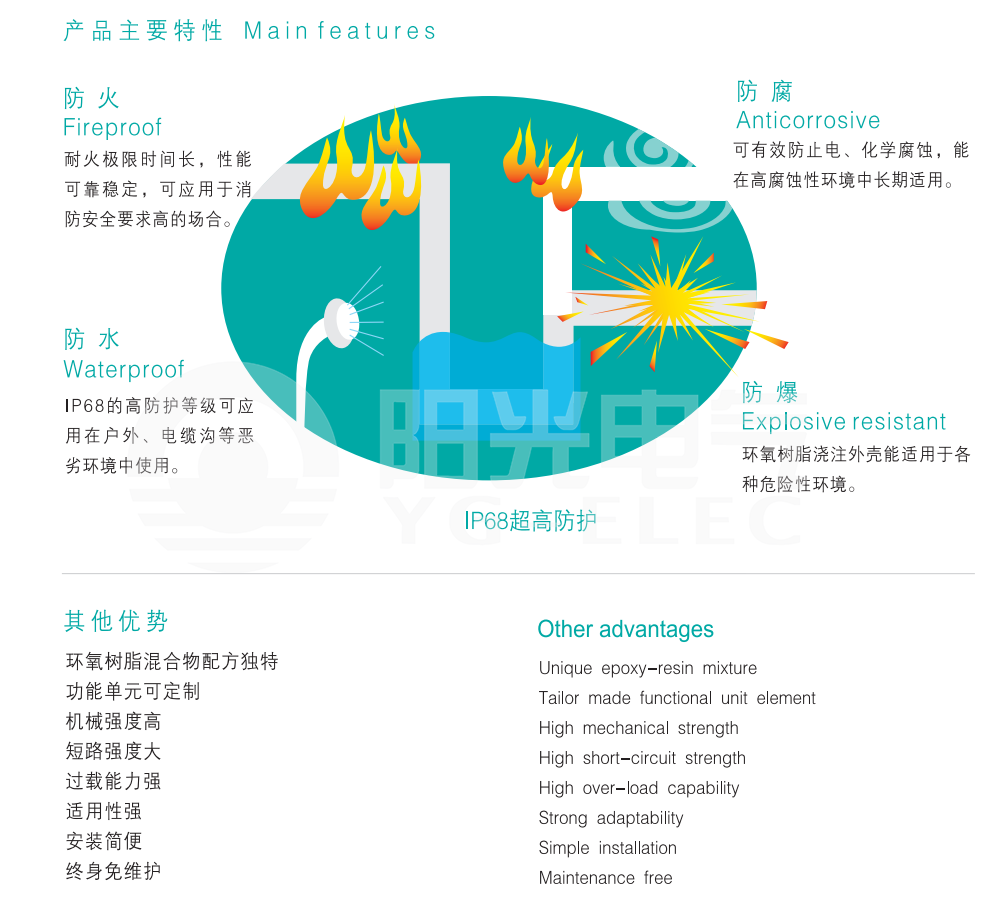

主要特性
優點
■ 采用一種獨特的環氧樹脂配方,已被開發用于防水母線槽。該樹脂是在密封的真空中混合的,在一個密封的真空中,以確保質量穩定,混合物分布均勻,沒有空氣空隙。
■ 在受控的溫度和壓力條件下,模具中的材料會逐漸凝固。經過固化后,形成的絕緣母線槽是緊湊的、無空隙的、具有低內應力和光滑的外表面。
■ 外殼所提供的保護程度。IP68設計的產品可以在水中工作一段時間,或鋪設在電纜管道內。
■ 銅導體是通過拋光鋸工藝加工的,確保了高質量的棒狀端面。這種工藝比切割更好,避免了對絕緣材料的二次損害。

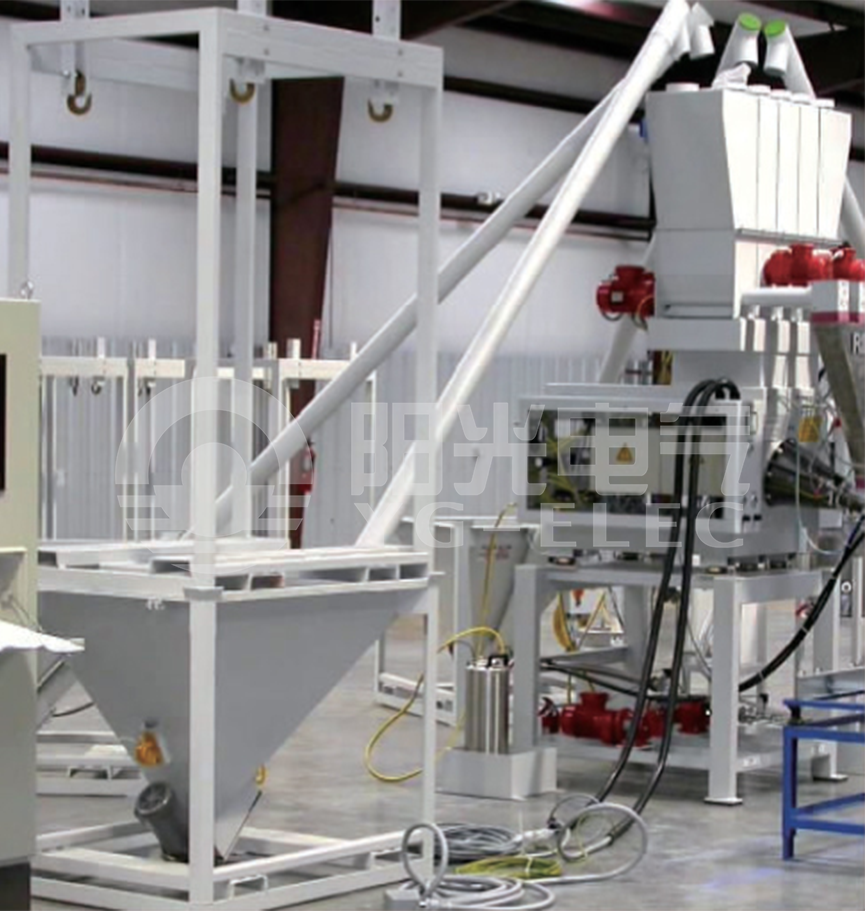

真空攪拌鑄造工藝
IR澆注母線系統引進連續鑄造及工藝設計流程的真空攪拌技術對環氧樹脂進行連續計量,均勻混合并脫氣,工藝流程可靠,控制簡單方便。

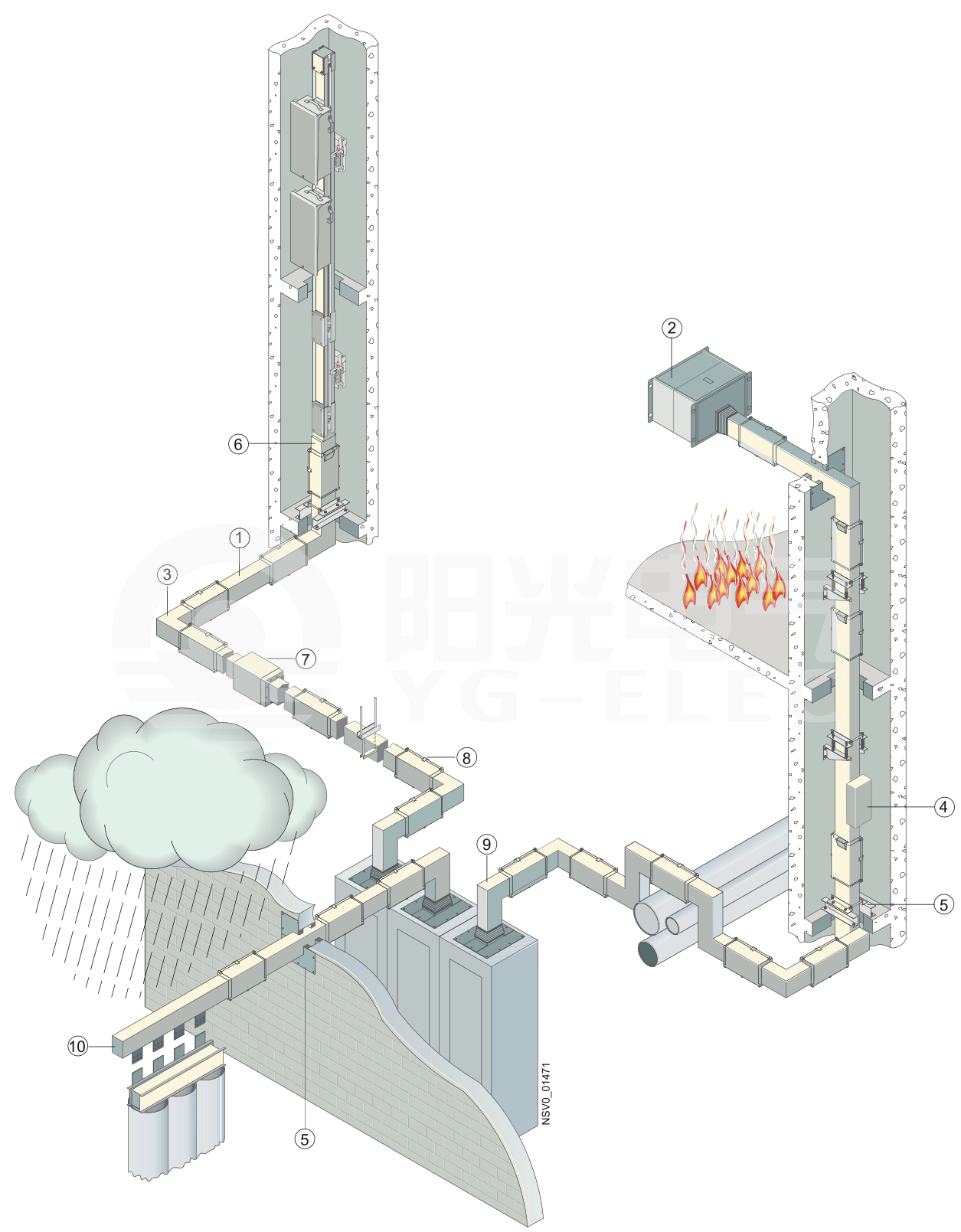

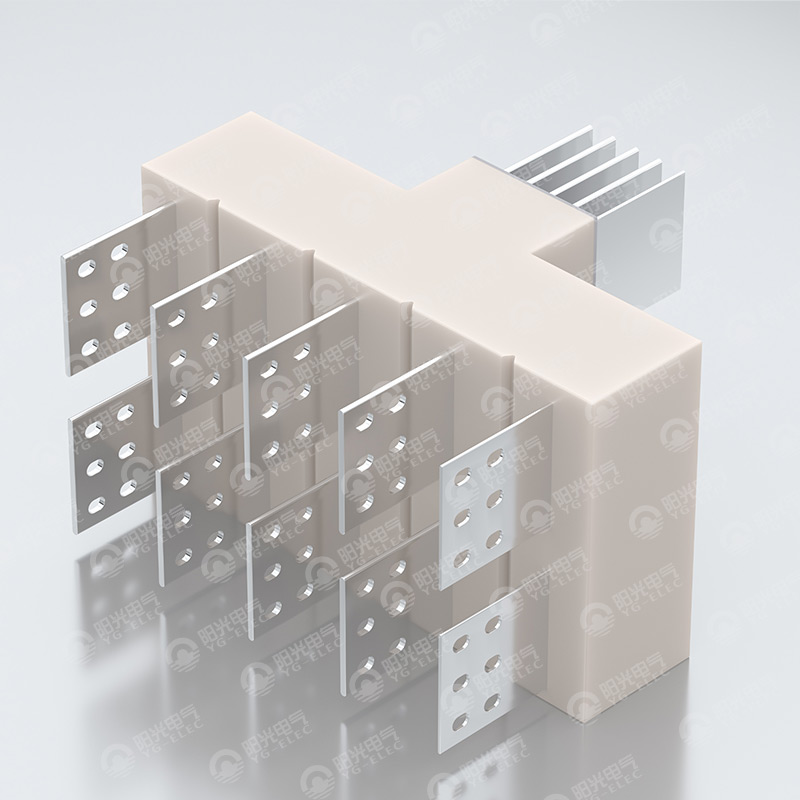

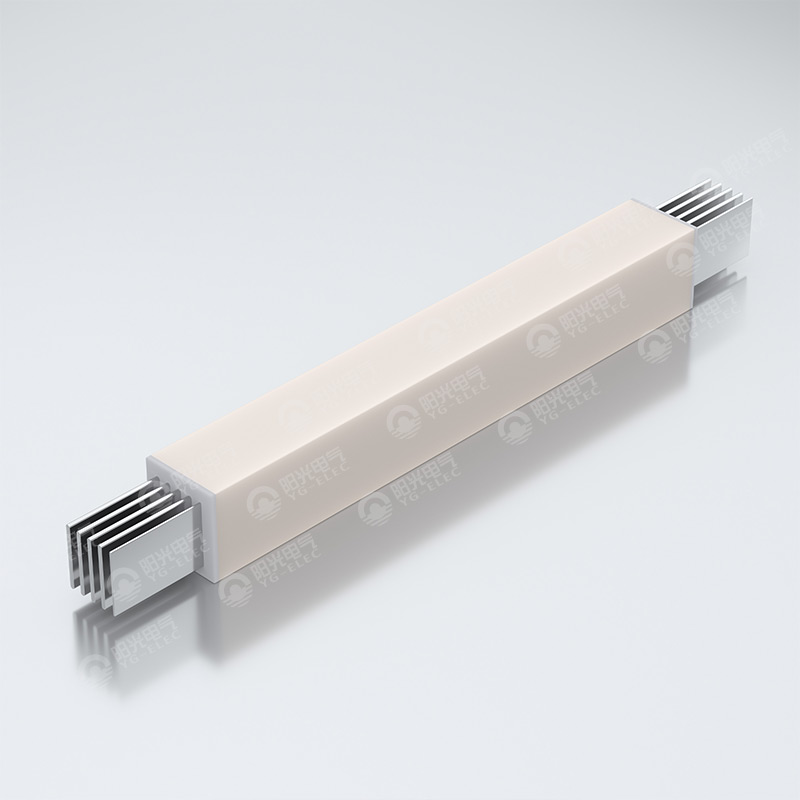

①直線段 ②進線單元 ③換向單元 ④插接單元 ⑤附件 ⑥JNM系統耦合單元 ⑦膨脹節 ⑧連接單元 ⑨低壓柜連接單元 ⑩變壓器連接單元
安裝步驟

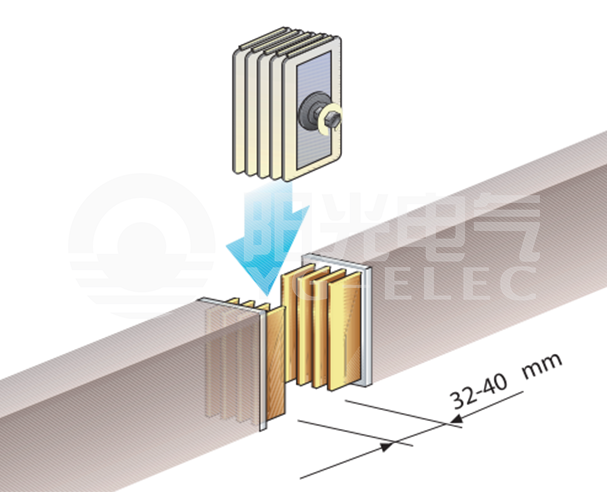

其他單元需與導體末端正確連接。導體間的距離可在32-40mm間調整用以補償土建公差。在導體兩端間滑動連接塊直接調整。

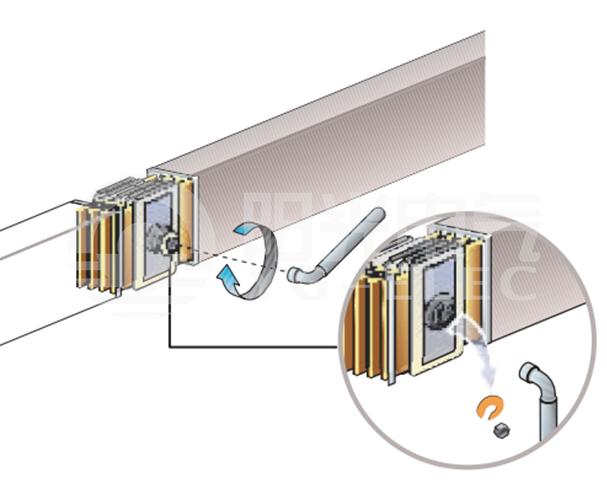

緊固連接塊螺栓直至外部一端脫落(80-84Nm)。

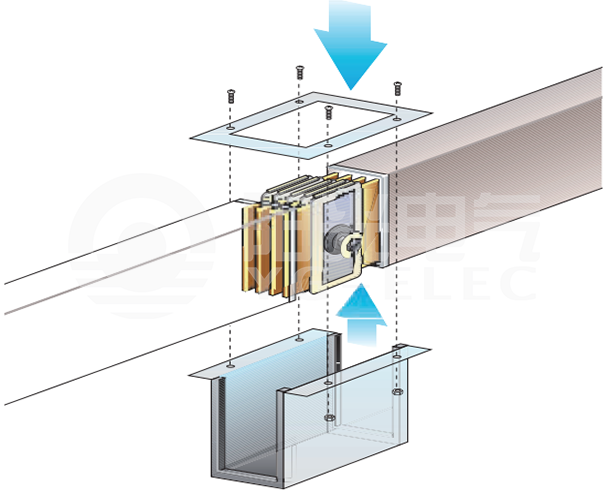

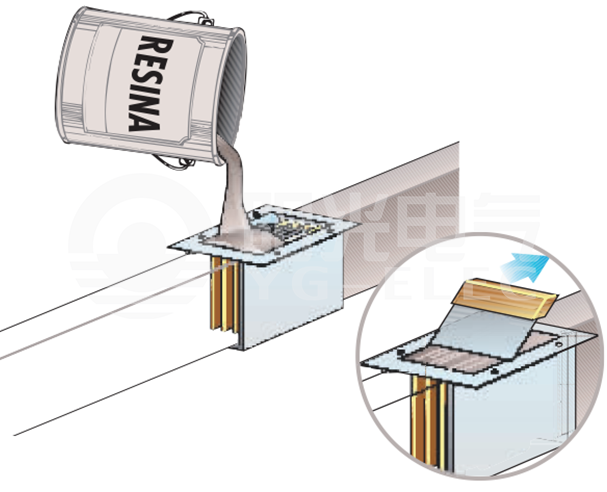

將脫模鑲嵌在連接塊表面調整至合適位置將樹脂和硬化劑倒入空桶中,使其混合5分鐘。

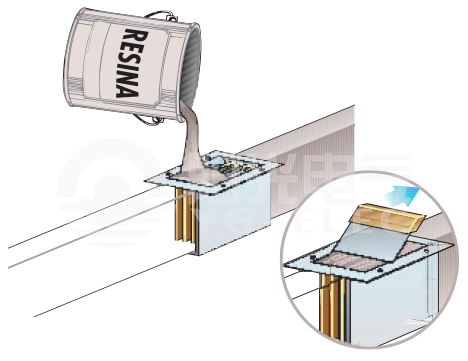

將混合物灌入連接塊中直至溢出表面,用油灰刀將表面整平,6-12小時后移走模具。

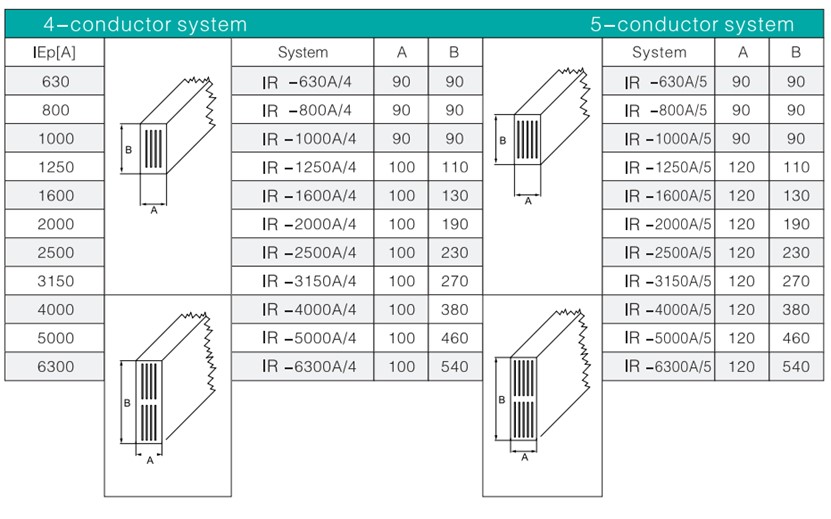

產品尺寸
產品名稱
澆注防水防火母線槽(銅)
產品型號
IR
產地
江蘇省
品牌名稱
陽光電氣
執行標準
IEC61439-6,GB7251.6-2015
證書
CE CCC RoHS Reach
額定電流(A)
400A~6300A
額定工作電壓 Ue(V)
1000V
額定絕緣電壓 Ui(V)
1000V
防護等級
IP68
耐火時間
60min
額定頻率 (Hz)
50/60Hz
導體材質
銅
安裝方式
水平吊裝支架,彈簧支架
包裝 | 木箱 |
保修 | 2年 |
供應量 | 30000 米/每月 |
OEM/ODM | 可接受 |
發貨時間 | 10-30(天) |
問: 你們的價格是多少?
答: 我們的產品價格根據每天的原材料價格波動,您可以隨時聯系我們了解每天的價格。
問: 你們的付款方式是什么?
答: 對于大批量訂單一般采用預付款30%,發貨前付款60%,安裝完畢付款10%;對于小批量訂單,則需要30%預付款,發貨前付清,其他比例也可以在雙方協商一致后進行。
問: 你們是制造商還是貿易公司?
答: 鎮江陽光電氣集團有限公司(YG-Elec)是一家擁有 20 年歷史的母線槽系統專業制造商。
問: 我是否可以先購買樣品或小訂單,樣品費是否可以退還?
答: 當然可以。我們特別接受新客戶的樣品和小訂單,當然,樣品費將在您的訂單確認后退還。
問: 訂單多久能發貨?
答: 發貨時間取決于您訂購的數量,一般為付款后 15-30 天。
問: 貴公司的產品質量如何?
答: 質量是我們企業的生命。作為一家工廠,我們可以對生產的所有過程進行 100% 的控制,每件產品在出廠前都要經過合格的測試。
問: 貴公司產品的保修期有多長?
答: 我們的保修期通常為一年。但經協商同意,保修期可以延長。
